XZB-F型 扁線發卡下線、去漆、成型(U)機

2018-01-18 點擊量：22437

視頻展示

基本信息

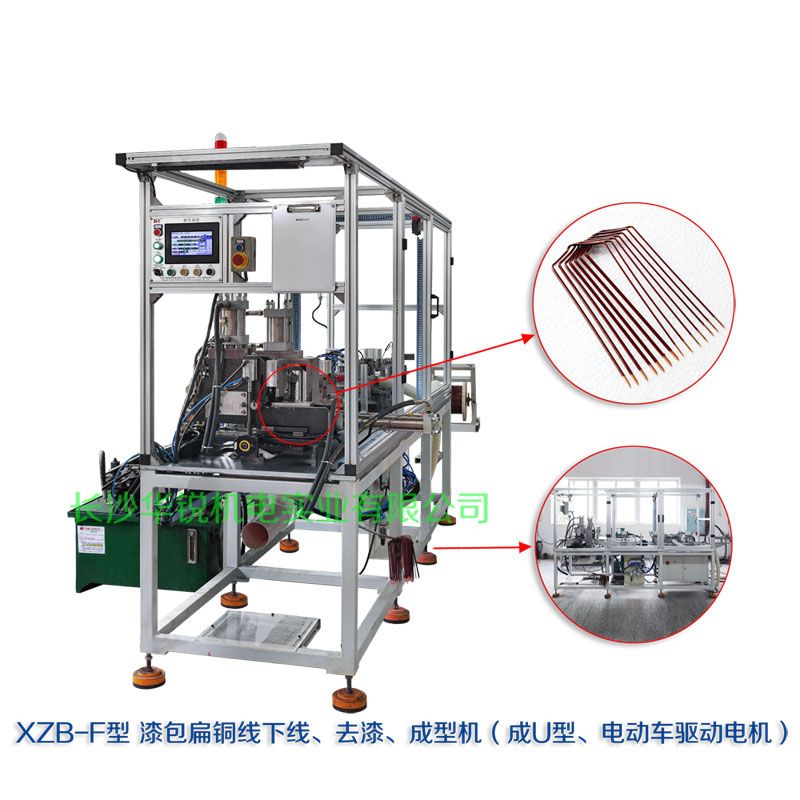

                                             XZB-F型 扁線發卡下線、去漆、成型(U)機

將漆包扁銅線預送線→校直→伺服送線→去漆→切斷→彎U→液壓成型→退料；通過調整送線長度及更換成型模具,可適合多品種。采用氣動動力推動劈拉成型模；PLC程序控制，液晶觸摸屏參數設置，顯示，設定參數。

技術參數

1、電源電壓：AC380V/220  50Hz
2、工作氣壓：0.5—0.6Mpa
3、工作介質溫度范圍：
4、銅線厚度：用戶要求；
5、銅線寬度：用戶要求；
6、下線行程：用戶要求；
7、線跨距：可調；
8、兩線夾角：用戶要求；
9、去漆長度按用戶要求可調 ；

產品特點

1、確保成型滿足后工序及最終產品要求，U形兩邊線長相對標準線形變差小于1mm。
2、銅線切斷部位有倒角，防止插入轉子時破絕緣紙，去漆干凈無毛刺；
3、設備組成：預送線部分（含緩沖）、校直部分、伺服送線部分、去漆部分、切斷部分、退料部分、氣動系統、成型模、控制系統、設備臺架等；
4、PLC自動控制，氣壓驅動，效率高，性能穩定；
5、配備觸摸屏，具有自動和手動兩種操作方式同時還具備計數功能；
6、具有多種報警功能，能及時幫助操作員解除故障；
7、更換部分模具同時調整下線長度可以適應不同的品種要求；
8、調整送線長度及更換劈拉模具,可適合多品種。
