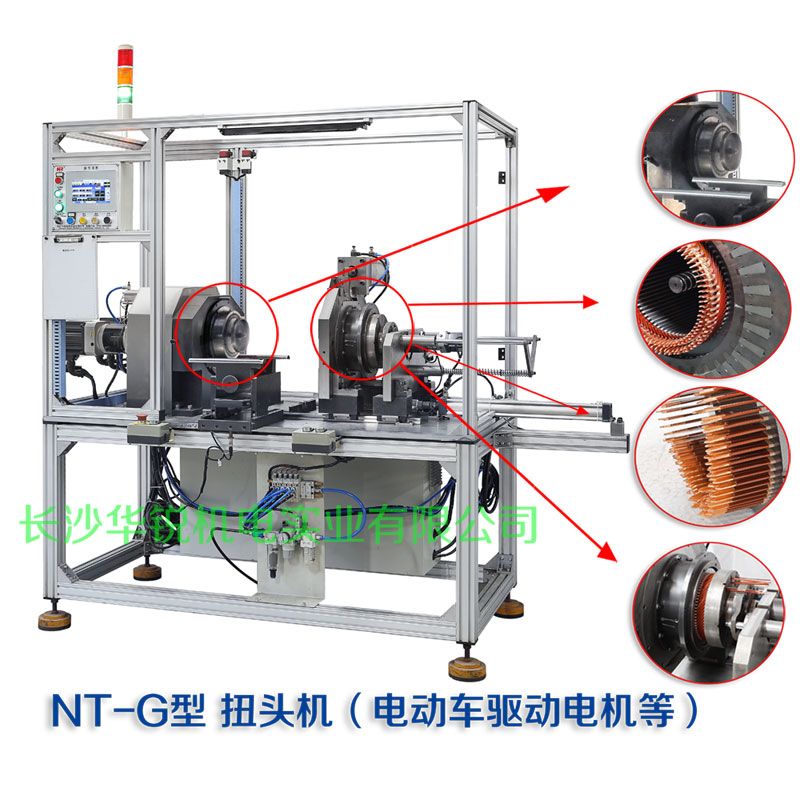

NT-G型 扭頭機（新能源汽車扁線發卡驅動電機等）

2018-08-17 點擊量：25572

視頻展示

基本信息

                 NT-G 型扭頭機(尤其適應新能源汽車扁線發卡驅動電機8層、6層、4層或2層線等)
      采用伺服電機控制扭頭，扭轉角度及回彈位置自動消除；回彈角度可以在觸摸屏上設定；具有插片保護功能確保銅線與轉子鐵芯之間不短路；能完成正、反兩方向任意扭轉；PLC程序控制，液晶觸摸屏參數設置；尤其適應新能源汽車驅動電機8層、6層、4層或2層線等一次完成自動扭頭。
    將插好線圈的定子子放入工裝→插片保裝置工作→線圈入槽→定子線圈扭跨距→回彈位置消除→氣動退料→機器復位。

技術參數

 1、保證鐵芯內扭成形的線圈跨槽距符合圖紙要求（可調）、滿足后工序及最終產品要求，絕緣層不允許有損傷，鐵芯片不得產生扭曲和錯位現象；
2、可一次同時同步完成8層、6層、4層或2層線定子的自動扭跨距成型到位。
3、電源電壓：三相AC220V  50Hz
4、雙伺服電機驅動
5、扭頭過程具有插片保護功能確保銅線與定子鐵芯之間不短路；

產品特點

1、一次完成將8層、6層、4層或2層線插入鐵芯內的線圈扭跨距成形到位，具有人機對話功能、跨槽距可調和更換工裝后適用多品種產品；
 2、設備具有手動調整和自動循環兩種工作狀態，在手動狀態時，設備的各步動作均可手動調整；
 3、扭頭角度準確、精度高；
 4、可方便完成順、反兩方向任意角度扭頭；
 5、具有插片保護功能：確保扭線時不與鐵芯短路；
 6、具有回彈位置自動消除功能。
